Soorten scheepsfenders met belangrijkste kenmerken



In moderne havens, terminals en op scheepswerven zijn scheepsfenders een essentieel onderdeel geworden om de veiligheid van afmeren te garanderen en de levensduur van de infrastructuur te verlengen. Met de voortdurende groei van het mondiale scheepvaartvolume, het toenemende tonnage van schepen en de geleidelijke complexiteit van de ligplaatsstructuren, neemt de impactenergie waarmee havens en scheepswerven tijdens het aanleggen te maken krijgen ook voortdurend toe. Als de fendersystemen niet goed zijn ontworpen, kan dit leiden tot schade aan schepen of terminalconstructies, verminderde operationele efficiëntie en zelfs veiligheidsrisico's.



Daarom is het, of het nu gaat om EPC-aannemers, havenplanningsconsulenten, scheepswerven of havenexploitanten, van cruciaal belang om de structurele kenmerken, prestatie-indicatoren en toepasbare scenario’s van verschillendesoorten scheepsfendersom optimale beslissingen te nemen bij projectontwerp, aanschaf, installatie en onderhoud. De juiste selectie van bootfenders of scheepsfenders kan niet alleen schepen en werven effectief beschermen, maar ook de onderhoudskosten op de lange- termijn verlagen en de operationele efficiëntie van de haven verbeteren.



Dit artikel beschrijft de soorten rubberen spatborden en biedt een referentie voor havenbouw, terminalrenovatie en scheepswerfprojecten.

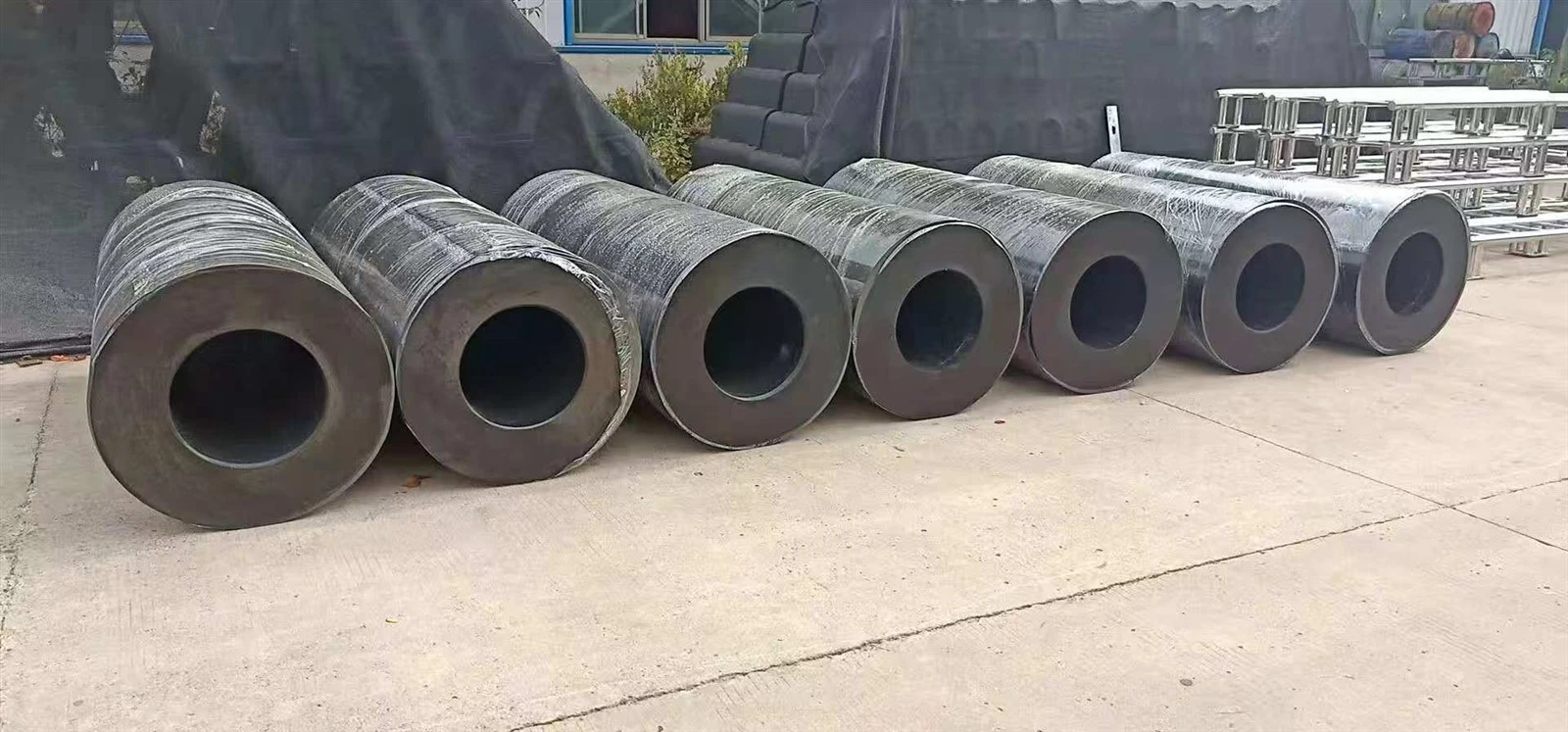

Cilindrische spatborden

Cilindrische spatbordenzijn een van de meest klassieke typen rubberen spatborden voor de scheepvaart. Hun dwars-doorsnede is een massieve cilinder, met een eenvoudige structuur en flexibele installatie, die in staat is de impactkracht van de aanlegplaats gelijkmatig te verdelen. Cilindrische spatborden zijn doorgaans geschikt voor ligplaatsen met een laag tot gemiddeld energieverbruik, zoals ligplaatsen voor kleine vrachtschepen, vissershavens en ligplaatsen voor lichte- scheepswerven. Hun belangrijkste voordelen zijn onder meer een snelle installatie, hoge duurzaamheid en weinig onderhoud, waardoor ze de voorkeur verdienen voor veel goedkope- of tijdelijke projecten.



Hoewel structureel eenvoudig, kan de energieabsorptie-efficiëntie van cilindrische scheepsfenders volledig voldoen aan de behoeften van ligplaatsen voor kleine en middelgrote- schepen, mits goed ontworpen. Tijdens de bouw kunnen ze worden geïnstalleerd via paalbevestigingen of hangende opstellingen, en de dichtheid van de opstelling kan worden aangepast aan de afmeerrichting van het schip om een ​​gelijkmatige verdeling van de impactkracht te garanderen en overmatige lokale spanning op de romp te voorkomen. Regelmatig controleren of staalkabels of bouten goed vastzitten, kan de levensduur van deze dockbumpers effectief verlengen.

Kenmerken & voordelen:
* Uniforme energieabsorptie over de dwars-sectie, geschikt voor slaapplaatsen met lage tot gemiddelde energie
* Eenvoudige structuur, snelle installatie
* Hoge duurzaamheid, lage onderhoudsvereisten
Typische toepassingen:
* Vissershavendokken, ligplaatsen voor kleine vrachtschepen
* Rivierhavens in het binnenland en lichte- ligplaatsen
* Werkplaatsen op de scheepswerf









D-Vormige spatborden

Spatborden van het D-typeworden meestal gebruikt voor lichte- ligplaatsen of ligplaatsen met- hoge frequentie. Hun platte achterkant vergemakkelijkt de installatie van bouten of lasbevestigingen, waardoor een continue opstelling langs de lengte van het dok mogelijk is. De half-cilindrische vorm van D-vormige rubberen spatborden zorgt voor flexibel contact en wordt veel gebruikt voor sleepboten, werkboten en ligplaatsen in industriële terminals. Door hun compacte structuur en lage kosten zijn ze een ideale keuze voor kleine havens en lichte- ligplaatsen.



Het voordeel van D-vormige fenders op lichte- ligplaatsen ligt in hun stabiliteit en zuinigheid bij hoog- gebruik. Tijdens het ontwerp kunnen meerdere doorlopende fenders worden geplaatst op basis van de ligplaatslengte en de grootte van de aanmerende schepen om een ​​gelijkmatige krachtverdeling tijdens het afmeren te garanderen. Tijdens de constructie moet aandacht worden besteed aan de anti-corrosiebehandeling van de bevestigingsbouten en de scheurweerstand van het spatbordmateriaal om vervorming of schade tijdens langdurig- gebruik te voorkomen.

Voordelen & Kenmerken:
* Lage kosten, eenvoudig te vervaardigen en te installeren
* Biedt continue bescherming, past zich aan -hoogfrequente ligplaatsen aan
* Compacte structuur, eenvoudig te plaatsen op kleine dokken
Typische toepassingen:
* Ligplaatsen voor sleepboten, werkboten, havendienstvaartuigen
* Kleine industriële dokken, logistieke losplatforms
* Ligplaatsen voor jachten of lichte vrachtschepen









Boogfenders

Boogfenderszijn een van de meest gebruikte typen scheepsfenders in moderne havens. Hun V--vormige structuur kan de impactkracht bij het afmeren effectief en gelijkmatig verdelen, terwijl het energieabsorptievermogen en de schuifweerstand worden verbeterd. Ze zijn geschikt voor ligplaatsen met middelhoog tot hoog energieverbruik, zoals containerterminals, Ro-terminals en ligplaatsen voor stukgoed. Boogfenders worden doorgaans geïnstalleerd met stalen panelen om het contactoppervlak en de stabiliteit te verbeteren.



De V--vormige structuur van rubberen boogfenders verspreidt de impactkracht effectief over het gehele fenderpaneel tijdens het aanmeren, waardoor de plaatselijke spanningsconcentratie wordt verminderd en het risico op schade aan de romp en de terminalstructuur wordt geminimaliseerd. Tijdens de constructie moet nauw contact tussen het spatbord en het stalen paneel strikt worden gecontroleerd. Tegelijkertijd moet de grootte van de fender worden gekozen op basis van de tonnage van het aanmerende schip en de ontwerpenergievereisten van de ligplaats om stabiliteit en betrouwbaarheid op lange termijn te garanderen. Voor onderhoud kunnen regelmatige inspecties op vervorming van de spatborden en de status van de paneelbevestiging de levensduur aanzienlijk verlengen, wat bijdraagt ​​aan een effectieve bescherming tegen botsingen op zee.

Voordelen & Kenmerken:
* Hoge energieabsorptie, stabiele reactiekracht
* Sterke schuifweerstand, geschikt voor schuin afmeren
* Weinig onderhoud, lange levensduur
Typische toepassingen:
* Containerterminals, Ro-Ro-terminals
* Havenrenovatie- en uitbreidingsprojecten
* Ligplaatsen voor algemene vracht









Kegel spatborden

Kegelvormige spatborden behouden dankzij hun unieke conische structuur hun stabiliteit, zelfs bij grote vervormingen, en bieden een extreem hoog energieabsorptievermogen. Ze zijn geschikt voor ligplaatsen met een hoog-energieverbruik, zoals LNG-terminals, olieterminals, grote containerligplaatsen en diep-waterhavens, waardoor ze het voorkeurstype scheepsfender zijn voor het afmeren van schepen met een hoog- tonnage, en uitstekende schokabsorptie op zee bieden.



Kegelvormige spatbordenis bestand tegen de impact van schepen met een groot{0}}tonnage terwijl de reactiekracht laag blijft, waardoor de druk op de terminalstructuur wordt verminderd. Tijdens de installatie moet het stalen paneel robuust en stevig bevestigd zijn om een ​​goede integratie met het spatbord te garanderen. Bij de constructie moet rekening worden gehouden met de invloed van het getijverschil, de wind, de golven en de afmeerhoek van het schip op het spatbord. Regelmatige inspectie van de verbinding tussen het stalen paneel en het spatbord, samen met tijdig onderhoud van bouten en gelaste componenten, is essentieel. Door het hoge energieabsorptievermogen van conusfenders presteren ze uitzonderlijk goed op grote ligplaatsen in diep- water en onder ligplaatsen met hoge- frequentie.

Voordelen & Kenmerken:
* Hoge energieabsorptie-efficiëntie, lage reactiekracht
* Uitstekende stabiliteit onder grote vervorming
* Betrouwbare prestaties op de lange- termijn

Typische toepassingen:
* LNG-terminals, grote containerligplaatsen
* Olieterminals en VLCC-ligplaatsen
* Grote diepe-waterhavens









Cel spatborden



Celfenders bereiken een hoge energieabsorptie en lage reactiekracht dankzij een rubberen structuur met meerdere- cellen, die een uniforme contactdruk biedt. Ze zijn geschikt voor hoog-ligplaatsen met veel energie en worden veel gebruikt in terminals voor bulklading, scheepswerven, ligplaatsen in diep-industriële havens en andere gebieden. Hun hoge stabiliteit en duurzaamheid vallen op bij grootschalige technische projecten-, waardoor ze een belangrijke maritieme beschermingsuitrusting zijn.



Cel spatbordenzijn geschikt voor ligplaatsen met een groot-tonnage en hoge-energie. Hun multi{3}}-ontwerp kan de impact op de aanlegplaats gelijkmatig verdelen, waardoor zowel het schip als de terminalstructuur worden beschermd. Tijdens de constructie is het noodzakelijk om te zorgen voor nauw contact tussen het paneel en het spatbord om plaatselijke spanningsconcentratie te voorkomen. Bovendien moeten het aantal en de grootte van de cellen worden geselecteerd op basis van de waterverplaatsing van het schip en de energiebehoefte van de ligplaats om te voldoen aan de eisen van langdurig -hoogfrequent gebruik-. Regelmatige onderhoudsinspecties kunnen rubbermoeheid of vervorming voorkomen, waardoor het spatbord op de lange termijn stabiel blijft werken.

Voordelen & Kenmerken:
* Hoge energieabsorptie, lage reactiekracht
* Uniforme contactdruk, vermindert lokale spanning op de romp
* Lange levensduur, langere onderhoudscycli

Typische toepassingen:
* Bulkvrachtterminals, ligplaatsen voor zwaar- gebruik
* Scheepswerf-afbouwligplaatsen
* Ligplaatsen in diep-water in industriële havens









Schuim spatborden

Schuim spatbordenHet zijn zwevende stootkussens met drijfvermogen, lichtgewicht, schokbestendig- en beweegbaar. Ze zijn voorzien van een buitenlaag van slijtvast-bestendig polyurethaan en intern schuim-met gesloten cellen dat geen water absorbeert. Ze kunnen op het wateroppervlak drijven, waardoor ze geschikt zijn voor offshore-operaties, ligplaatsen in marinehavens en tijdelijke terminals, en dienen in deze contexten als effectieve anti-botsingsfenders.



Vanwege hun hoge drijfvermogen en mobiliteit zijn scheepsfenders van schuim zeer geschikt voor tijdelijke ligplaatsen en offshore-gebruiksomgevingen. Tijdens de bouw kunnen ze worden vastgezet via ankerkettingen of boeiensystemen om de stabiliteit van de ligplaats te garanderen. Bij de selectie moet rekening worden gehouden met de tonnage van het schip, de ligplaatsdiepte en de zeecondities om de juiste schuimdichtheid en schaaldikte te kiezen, waardoor een stabiele ligplaats wordt gegarandeerd, zelfs onder winderige en golvende omstandigheden. Regelmatige inspectie van de slijtage van de buitenste coating en de integriteit van het schuim helpt de levensduur van deze waterfenders te verlengen.

Voordelen & Kenmerken:
* Onzinkbaar, hoog drijfvermogen
* Zeer aanpasbaar aan afmeerhoeken en rompposities
* Slijtvast-bestendig, lekbestendig-, eenvoudig onderhoud

Typische toepassingen:
* Offshore-operatieplatforms
* Marinehavens, ligplaatsen voor zeeschepen
* Tijdelijke dokken, drijvende ligplaatsen









Pneumatische spatborden

Met lucht-gevulde spatborden zijn geschikt voor schip-tot- schepen (STS) en tijdelijke ligplaatsen. Ze zijn intern opgeblazen met een buitenste rubberen beschermlaag en kunnen snel worden ingezet en zich aanpassen aan meer-hoekaanleg op de romp. Ze bieden een hoge energieabsorptie en een lage reactiekracht, waardoor ze robuuste aanvaringen op zee voorkomen.



Pneumatische spatbordenzijn geschikt voor snelle inzet en operaties met meerdere- schepen, vaak gebruikt voor tijdelijke ligplaatsen of STS-operaties. Tijdens de bouw moet de luchtdruk worden aangepast aan de tonnage en frequentie van aanmerende schepen. Regelmatige controles van de rubberlaag en de drukintegriteit zijn noodzakelijk om verslechtering van de prestaties als gevolg van leeglopen of veroudering van het rubber te voorkomen. Door hun flexibiliteit en energieabsorptievermogen onderscheiden ze zich op noodligplaatsen en op korte-termijnen met hoge- hoogfrequente ligplaatsen.

Voordelen & Kenmerken:
* Hoge energieabsorptie, lage reactiekracht
* Sterke stabiliteit tijdens het afmeren
*Toepasbaar op diverse scheepstypen en maten

Typische toepassingen:
* Olie- en gasoverdracht van schip-naar-schip
* Tijdelijke ligplaatsen & noodligplaatsen
* Tijdelijke dokken voor overzeese engineeringprojecten









Hoe u de juiste rubberen spatborden kiest

Bij het selecteren van rubberen spatborden is het hoofddoel het garanderen van de veiligheid bij het afmeren van schepen en het verlagen van de -onderhoudskosten van de terminal op lange termijn. Verschillende werkomstandigheden en scheepstypen komen overeen met verschillende fendervereisten; daarom moet de selectie gebaseerd zijn op verschillende sleutelfactoren.



Verschillende soorten scheepsfendershebben duidelijke verschillen in energieabsorptievermogen, vervormingsprestaties, materiaaleigenschappen en installatiemethoden. Onjuiste selectie kan leiden tot onstabiele ligplaatsen, schade aan terminalconstructies of een kortere levensduur van de spatborden. Daarom is het matchen van de juiste fender, waarbij rekening wordt gehouden met het scheepstype, de afmeerfrequentie, de omgeving van de locatie en de structurele omstandigheden, van cruciaal belang om de stabiele werking van het project op de lange- termijn te garanderen, en uiteindelijk een effectieve bescherming tegen mariene impacts te ondersteunen.



Factoren waarmee u rekening moet houden bij het selecteren van rubberen spatborden voor boten zijn onder meer:



Vaartuigtype en afmeermodus
* Tonnage en afmetingen van het schip
* Richting-op afmeren, schuin afmeren of hoog-afmeren
* Verschillende eisen aan fenders van sleepboten, bulkcarriers, tankers, etc.
Compatibiliteit met terminalstructuur
* Of de bestaande eindligger-plaatstructuur de reactiekracht van het spatbord kan weerstaan
* Of er nu stalen panelen, verankeringssystemen, kettingsystemen etc. nodig zijn
* Of de krachtverdeling zelfs na spatbordcompressie plaatsvindt
Omgevingsomstandigheden ter plaatse
* Zoutsproei-intensiteit
* Lokale temperatuur en UV-stralingsintensiteit
* Of deze zich nu bevindt op een ligplaats met een groot getijdenverschil
Gebruiksfrequentie en onderhoudscyclus
* Voor het afmeren met hoge- frequentie zijn modellen nodig met een krachtiger compressieherstelvermogen
* Behoefte aan vereenvoudigd onderhoud en verminderde vervangingsfrequentie
Totale eigendomskosten
* Kijk niet alleen naar de eenheidsprijs, maar houd rekening met de totale kosten over een periode van 8 tot 12 jaar
* Het kiezen van fabrikanten met stabiele materialen, betrouwbare structuren en technische ondersteuning biedt een betere kosteneffectiviteit-



Als u havenbouw, terminaluitbreiding, offshore engineeringprojecten of scheepswerfengineering plant,neem gerust contact op met Shanghai Mountains.Shanghai Mountains zet zich in voor het leveren van hoogwaardige -volledige- rubberen spatbordoplossingen voor havens en technische projecten, zodat uw project de optimale balans kan bereiken tussen veiligheid, duurzaamheid en kostenbeheersing.
* Engineeringselectieberekening
* Spatbordsysteemontwerp
* Aangepaste productie
* Uitgebreide kwaliteitscontrole
* Wereldwijde verzending en technische ondersteuning
